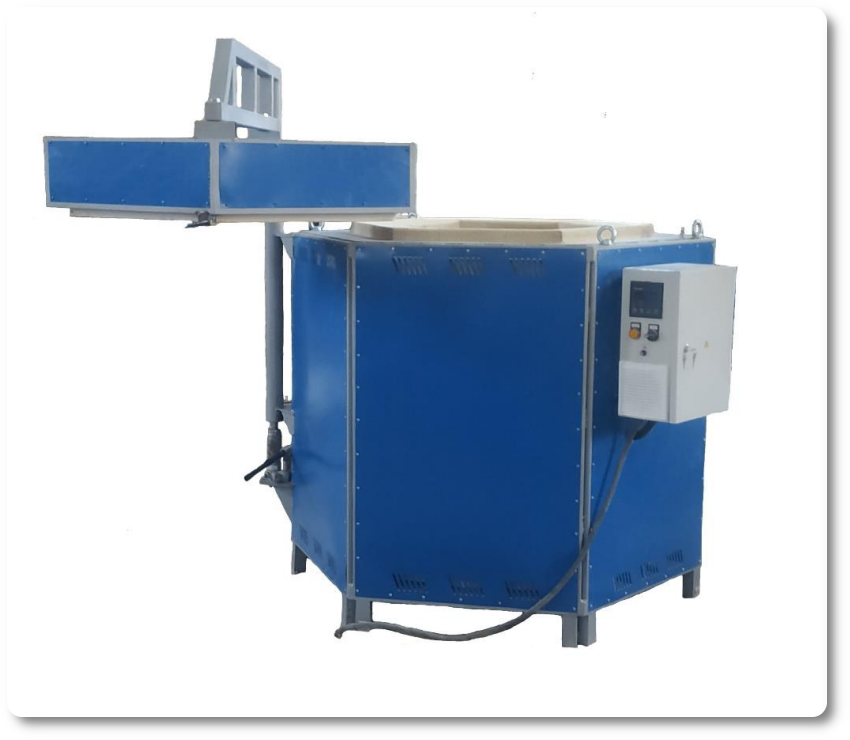

Электропечь сопротивления шахтная КЭП-Ш75Э/1100 (с терморегулятором ТРМ-500)

Назначение оборудования – термическая обработка материала при температурах до 1100°С в окислительной среде.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Установленная мощность, кВт	15,0
Параметры питающей сети	380 В / 50 Гц / 3 фазы
Максимальная рабочая температура, °С	1100
Равномерность нагрева в рабочем пространстве в установившемся режиме, °С	±10
Точность регулирования температуры, °С	±2
Размеры рабочей камеры (диаметр х высота), мм	400х600
Объем рабочей камеры, л	75
Расположение нагревателей	на боковых стенках
Среда в рабочем пространстве	воздух
Поддержание заданной температуры	автоматическое
Тип регулятора температуры	выносной прикрепленный с боку печи (справа) шкаф управления, ТРМ-500 (Овен) (замена на программируемый ТРМ-251 (Овен) или Термодат 14Е1-А по заказу)
Тип термопреобразователя	ТХА
Крышка	открытие крышки вверх с помощью рычага и ручной поворот в сторону



ПЕЧНОЙ БЛОК

Печной блок представляет собой металлический сварной каркас усиленной жесткости и прочности, внутри которого помещен теплоизоляционный материал.

Каркас печи с футеровкой и крышкой помещены в кожуха для лучшей теплоизоляции наружных поверхностей. Между теплоизоляцией и кожухами электропечи имеется воздушный зазор, который обеспечивает дополнительную теплоизоляцию и снижает температуру на внешней поверхности электропечи. Каркас покрыт термостойкой краской. Обшивка - листовая сталь 1 мм, окрашена полимерной краской.

Футеровка печи выполнена методом кладки из высокоэффективных легковесных огнеупорных кирпичей. Дополнительно утеплена керамическим огнеупорным стекловолокном.

Крышка печи поднимается вверх с помощью рычага и отводится в сторону вручную. Снабжена концевым выключателем. При открывании крышки нагреватели печи отключаются.

Подовая плита рабочей камеры изготовлена из карбидкремния.



НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ

Нагрев рабочей камеры электропечи и садки производится излучением от электронагревательных элементов полуоткрытого типа.

Нагреватели, изготовлены в виде спиралей из проволоки еврофехраль Х23Ю5Т (GS23-5). Спирали расположены на керамических трубках, что исключает возможность провисания и замыкания нагревателей. Трубки с нагревателями установлены в пазах на внутренней поверхности футеровки рабочей камеры на боковых стенках.

Силовой ввод расположен на задней стенке печи под кожухом.

Контроль температуры осуществляется со шкафа управления при помощи термопреобразователя типа ТХА.



СИЛОВОЙ ШКАФ УПРАВЛЕНИЯ

Система управления представляет собой выносной шкаф, прикрепленный сбоку печи, с размещенной внутри шкафа силовой и регулирующей автоматикой (силовой шкаф управления). Шкаф имеет встроенную принудительную вентиляцию для охлаждения силовой автоматики. Внутри шкафа размещены входные и выходные клеммные колодки, автоматические выключатели, магнитные пускатели, промежуточные реле, силовые твердотельные модули, различная регулирующая и диагностическая аппаратура. Силовая часть выполнена на базе твердотельных симисторных модулей. Управление нагревом происходит путем изменения подаваемой на нагревательные элементы мощности через изменение скважности открытия модулей.

На лицевую панель шкафа вынесены элементы управления и индикации для взаимодействия с оператором.

Системой управления нагрева служит одноступенчатый терморегулятор ТРМ-500 (Овен), позволяющий нагреть камеру до необходимой температуры и поддерживать температуру нагрева на заданном уровне или программируемый терморегулятор ТРМ-251 (модель с литерой «П»), позволяющий нагреть камеру с заданным временем и скоростью и поддерживать нагрев камеры в пределах 5 ступеней 3 программ.

Также возможна замена системы автоматического управления нагревом на одноканальный программный терморегулятор температуры Термодат 14Е1А (модель с литерой «Т4»). Электронный самописец с алфавитно-цифровым 3,5 дюймов русифицированным дисплеем. Термодат-14Е1-А предназначен для измерения и регулирования температуры. Регулирование температуры осуществляется по программе - графику технологического процесса. Программа может содержать участки роста и снижения температуры с заданной скоростью, а также участки поддержания температуры в течение заданного времени. Запуск программ происходит из меню прибора. Термодат-14Е1-А

осуществляет регулирование температуры по заранее заданной программе. Программа состоит из набора шагов. Прибор хранит в памяти 20 программ регулирования по 10 шагов каждая. Все измерительные приборы внесены в Госреестр.



КОМПЛЕКТ ПОСТАВКИ

• Электропечь сопротивления камерная в сборе
• Силовой шкаф управления
• Плита подовая карбидкремниевая
• Силовой кабель
• Паспорт/руководство по эксплуатации
• Копия декларации о соответствии продукции требованиям Технических Регламентов Таможенного Союза

Информация для заказа

Область использования: Сухожаровые шкафы	Производство:	ООО "Аравана"
	Метод:
	Объем:
	Кат. номер:	КЭП-Ш75Э/1100
Цена (с НДС 20%):	по запросу	В корзину
Наименование: Электропечь сопротивления шахтная КЭП-Ш75Э/1100 (с терморегулятором ТРМ-500). Примечание:
