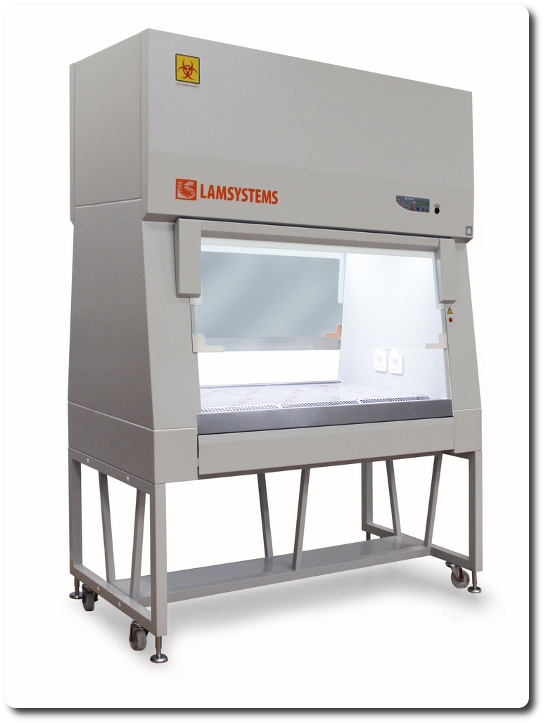

Бокс биологической безопасности, класс II (тип А2), ширина рабочей поверхности 110 см, БМБ-II-«Ламинар-С»-1,2 VIS-A-VIS, Ламинарные системыБМБ-II-«Ламинар-С» -1,2 VIS-A-VIS (241.120)
- Бокс предназначен для одновременной работы двух операторов, находящихся друг напротив друга;
- бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08, СП 1.3.2518-09, СП 1.3.3118-13;
- рекомендуется использовать для работы с животными; регистрационное удостоверение Росздравнадзора № ФСР 2012/13259 от 05.05.2012 г.;
- физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
- два рабочих проема для одновременной работы операторов, находящихся друг напротив друга;
- наклонные лицевые поверхности бокса;
- лицевые стекла — распашные, материал стекол «триплекс», механизм открывания, закрывания и удерживания стекол в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевых стекол;
- освещение рабочей камеры — светодиодное;
- четыре розетки в рабочей камере бокса (по две розетки на левой и правой боковых стенках);
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект съемных столешниц из нержавеющей стали (AISI 304 зеркальная) (три секции);
- поддон рабочей камеры из нержавеющей стали (AISI 304);
- два съемных подлокотника из нержавеющей стали (AISI 304);
- выдвижные блоки для перекрытия рабочих проемов с модулем УФ-облучения;
- система электроавтоматики микропроцессорная;
- пульт управления боксом кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- встроенный кабель питания;
- рамочная подставка с полкой для ног;
- размеры рабочей камеры, Ш × Г × В, мм, — 1110 × 700 × 670;
- габаритные размеры бокса в сборе с подставкой, Ш × Г × В, мм — 1470 × 730 × 2050.
Аксессуары и опции:
- кран для технических газов с электромагнитным клапаном;
- кран для горючего газа с электромагнитным клапаном;
- кран-вакуум с электромагнитным клапаном;
- дополнительная розетка (устанавливается справа/слева);
- две дополнительные розетки (устанавливаются слева);
- комплект из двух ULPA-фильтров для боксов шириной 1,2 м;
- светодиодное освещение рабочей камеры;
- зонт вытяжной для подключения бокса к внешней вытяжной системе;
- комплект испытательный для проверки параметров воздушных потоков и целостности НЕРА-фильтров;
- комплект для дезинфекционной обработки бокса парами формальдегида;
- подставка-тумба (в составе бокса)/(в отдельной таре).
Отличительные особенности ламинарного бокса биологической (микробиологической) безопасности класс II /тип А2/ БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS:
Бокс представляет собой устройство с двумя рабочими проемами, через которые операторы могут проводить манипуляции внутри бокса.
Бокс предназначен для одновременной работы двух операторов, находящихся друг напротив друга (конструкция специального исполнения – VIS-À-VIS).
Назначение бокса биологической (микробиологической) безопасности класс II /тип А/:
● физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды; ● минимизация риска заражения и перекрестной контаминации продукта; ● возможность работы с небольшим количеством сильно пахнущих веществ, а также токсичных химических веществ и радионуклидов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который не входит в комплект поставки; ● бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08, СП 1.3.2518-09, СП 1.3.3118-13.
Рекомендуется использовать для работы с животными.
Нормативные документы:
- Регистрационное удостоверение Росздравнадзора № ФСР 2012/13259 от 05.05.2012 г.;
- Наименование изделия по РУ: Бокс микробиологической безопасности БМБ-II-«Ламинар-С»-1,2 по ТУ 9452-010-51495026-2011;
- По электробезопасности бокс соответствует классу защиты I по ГОСТ Р 50267.0;
- Бокс соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»: – Регистрационный номер декларации о соответствии ЕАЭС № RU Д-RU.АЛ16.B.64667 от 26.01.2017.
|
|
Стандартное исполнение ламинарного бокса биологической (микробиологической) безопасности типа VIS-A-VIS
Рабочая камера:
- два рабочих проема для одновременной работы операторов, находящихся друг напротив друга;
- наклонные лицевые поверхности бокса;
- лицевые стекла – распашные, материал стекол «триплекс», механизм открывания, закрывания и удерживания стекол в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевых стекол;
- светодиодное освещение рабочей камеры;
- четыре розетки в рабочей камере бокса (по две розетки на левой и правой боковых стенках);
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект съемных столешниц из нержавеющей стали (AISI 304 зеркальная) (три секции);
- поддон рабочей камеры из нержавеющей стали (AISI 304);
- два съемных подлокотника из нержавеющей стали (AISI 304).
Выдвижные блоки для перекрытия рабочих проемов с модулем УФ-облучения:
- бокс оборудован выдвижными блоками рабочих проемов, в один из которых установлен модуль УФ-облучения;
- выдвижные блоки расположены под основанием рабочей камеры;
- для предотвращения удара при опускании подъёмных заслонок рабочих проёмов установлены специальные демпферы.
Система подачи и удаления воздуха из бокса:
- для подачи воздуха в бокс приточная вентиляционная камера снабжена двумя вентиляторами;
- для удаления воздуха из бокса установлены две вытяжные вентиляционные камеры, каждая из которых снабжена одним вентилятором;
- фильтрация воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
- фильтрация воздуха, удаляемого из бокса, происходит через выпускные НЕРА-фильтры Н14.
Элементы системы управления:
- система электроавтоматики микропроцессорная;
- пульт управления боксом кнопочный с ЖК-дисплеем;
- электромагнитный считыватель и электромагнитные ключи доступа;
- датчики параметров воздушных потоков;
- датчики положения лицевого стекла и блока УФ-облучения;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- встроенный кабель питания.
Подставка:
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
Элементы для проверки целостности НЕРА-фильтров:
- встроенные штуцеры отбора проб воздуха перед НЕРА-фильтрами для проверки их целостности.
Основные характеристики бокса биологической безопасности класс II /тип А2/ БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017 |
по частицам размером больше или равным 0,5 мкм |
5 ИСО |
по частицам размером больше или равным 5,0 мкм |
ИСО М (20; ≥ 5 мкм);LSAPC 4,8 ИСО по ГОСТ ИСО 14644-1-2002 |
Класс бокса согласно ГОСТ Р ЕН 12469, NSF/ANSI 49 |
II
|
Тип бокса согласно NSF/ANSI 49 |
A2 |
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010 |
Н14 |
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c
|
0,35+0,01 |
Средняя скорость потока воздуха, входящего в бокс через рабочий проем с каждой стороны, м/с
|
0,47±0,03 |
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее
|
1500 |
Основные параметры и размеры бокса биологической безопасности класс II /тип А2/ БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS
Артикул изделия |
1R-В.004-12.0 |
Габаритные размеры бокса сборе с подставкой (ШхГхВ), мм |
1470х730х2050 |
Высота от пола до рабочей поверхности, мм |
810 |
Размеры рабочей камеры (ШхГхВ), мм |
1110х700х670 |
Масса бокса, кг, не более |
330 |
Максимальная потребляемая мощность бокса (без учета нагрузки на встроенные розетки), Вт, не более |
620 |
Суммарная максимально допустимая нагрузка на встроенные розетки, Вт, не более |
1000 |
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час |
690-710 |
Производительность по чистому воздуху, удаляемому из бокса, м3/час: - при двух открытых рабочих проемах - при одном открытом рабочем проеме |
665-755 330-375 |
Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более |
60* |
* Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3-4 дБ(А)).
Опции бокса биологической безопасности БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS:
- кран для технических газов без электромагнитного клапан
- кран для горючего газа без электромагнитного клапана
- кран-вакуум без электромагнитного клапана;
- дополнительная розетка (устанавливается справа/слева);
- две дополнительные розетки (устанавливаются справа/слева)
- зонт вытяжной для подключения бокса к внешней вытяжной системе.
|
Информация для заказаОбласть использования: | Производство: | Ламинарные системы | Метод: | | Объем: | | Кат. номер: | 1R-В.004-12.0 | Цена (с НДС 0%): | по запросу | В корзину | Наименование: Бокс биологической безопасности, класс II (тип А2), ширина рабочей поверхности 110 см, БМБ-II-«Ламинар-С»-1,2 VIS-A-VIS, Ламинарные системы / БМБ-II-«Ламинар-С» -1,2 VIS-A-VIS (241.120). Примечание: Боксы микробиологической безопасности II класса, тип А2 на подставке. Для работы операторов друг напротив друга vis-a-vis |
| |
