"Спектрофотометр ""ТКА-Спектр""(ФАР) "

Назначение прибора Спектрофотометр "ТКА-Спектр"(ФАР)

Прибор предназначен для измерения абсолютного спектрального распределения источников света и световых приборов в видимой области в диапазоне от 400 до 790 нм, измерения энергетической освещенности (облучённости) и плотности фотосинтетического фотонного потока PPFD в мкмоль/с/м².

Основные технические данные и характеристики прибора Спектрофотометр "ТКА-Спектр"(ФАР)

Диапазон измерения полной облучённости (два режима измерения: с ослабителем и без ослабителя)	100 ÷ 600 000 мВт/м² (калибровка по источнику типа А)
Режим измерений	Непрерывный/Пауза
Спектральный диапазон, нм	400 ÷ 790
Основная относительная погрешность измерений облучённости (не более)	± 8,0 %
Приёмник	Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
Шаг сканирования, нм	3,33
Ширина спектральной линии (FWHM), нм	9,9
Диапазон времени интеграции (проведения замера), мс	16 ÷ 4096
Обновление вывода данных зависит от уровня энергетической освещённости источника света и занимает до 5 с.

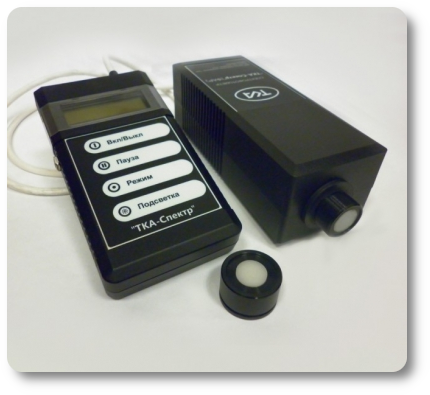

Конструкция прибора Спектрофотометр "ТКА-Спектр"(ФАР)

В мировой практике было принято соглашение, которое позволяет нам определить и измерить ФАР облучённость как падающий квантовый поток в диапазоне от 400 до 700 нм без привлечения каких-либо экспериментальных реакций растений. Для количественного перехода от единиц энергетической мощности к единицам световой мощности используем стандартное выражение (см. "Светотехнические измерения" М.Г. Козлов, К.А. Томский, с.37).

Нормативные документы прибора Спектрофотометр "ТКА-Спектр"(ФАР)

ГОСТ Р 57671-2017 Приборы облучательные со светодиодными источниками света для теплиц. Общие технические условия.
ПНСТ 211-2017 Облучение растений светодиодными источниками света. Методы измерений.

Конструкция входного объектива включает косинусный корректор. Апертура косинусного корректора составляет 180^о и позволяет исключить ряд проблем оптико-геометрического согласования. Дополнительно прибор комплетуется косинусным корректором-ослабителем. Прямые измерения в двух режимах.

Спектрофотометр "ТКА-Спектр"(ФАР) является прямо отсчётным устройством с выводом зональных значений облучённости на дисплее в мВт/м² и квантовой эффективности PPFD в мкмоль/с/м² в четырех зонах B/G/R/FR (синий, зелёный, красный, дальний красный).

Сводная таблица рабочих экранов LCD прибора Спектрофотометр "ТКА-Спектр"(ФАР)

Благодаря тщательному отбору используемых функций и выводимых параметров удалось минимизировать количество всевозможных меню и экранов. Размер выводимых символов позволяет уверенно считывать показания прибора до одного метра.

Интерфейсная часть ПО (freeware) Спектрофотометр (@ M' Windows) служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений.

Электрические данные прибора Спектрофотометр "ТКА-Спектр"(ФАР)

Дисплей: жидкокристаллический LCD – 2 строки по 16 символов.
Протокол: Оригинальный открытый цифровой протокол.
Питание: NiMH аккумуляторная батарея 6HR61 8,4 В, 170 ÷ 250 мАч.
Зарядное устройство: через сетевой адаптер .

Механические данные прибора Спектрофотометр "ТКА-Спектр"(ФАР)

Температура окружающего воздуха	+5…40°C
Масса прибора с источником питания, кг, не более	2,0
Габаритные размеры:
блок индикации и питания	165(L)x85(B)x35(H) мм
оптикоэлектронный блок (ОЭБ)	240(L)х72(B)х65(H) мм
сетевой адаптер зарядного устройства	75(L)x46(B)х70(H) мм

На нижней стороне ОЭБ расположен резьбовой разъём (1/4") для крепления на штативе.

Область применения прибора Спектрофотометр "ТКА-Спектр"(ФАР)

Прибор хорошо себя зарекомендовал при исследованиях на этапе конструирования новых светодиодных тепличных фитоламп.

Комплектация прибора Спектрофотометр "ТКА-Спектр"(ФАР):

• Спектрофотометр "ТКА-Спектр"(ФАР)
• Косинусный корректор-ослабитель
• NiMH аккумуляторная батарея (типоразмер «Крона», 6F22, 8.4V)
• Адаптер AC-220-S для зарядки аккумуляторной батареи
• Кабель связи с ПК (USB Am-Bm)
• Диск с программным обеспечением
• Руководство по эксплуатации
• Паспорт
• Сумка для прибора
• Транспортная тара

Информация для заказа

Область использования: Спектрофотометрия	Производство:	---
	Метод:
	Объем:
	Кат. номер:	ТКА-Спектр" (ФАР)
Цена (с НДС 20%):	по запросу	В корзину
Наименование: "Спектрофотометр ""ТКА-Спектр""(ФАР) ". Примечание:
