Схема |

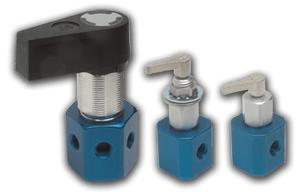

Описание клапана |
Модель клапана |
HV |
HVP |
HVX |
![Клапаны](http://www.hamilton.ru/pics/Syringes/valves/HVflow1.gif) |
180 гр. Направление потока
2-порта |
1-1 |
86725 |
86775 |
86901* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow2.gif) |
90 гр. Направление потока
2-порта |
2-2 |
86726 |
86776 |
86902* |
![](images/line.gif) |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow3.gif) |
"T" Направление потока
3-порта |
3-3 |
86727 |
86777 |
86903* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow4.gif) |
90 гр.; Направление потока
3-порта |
3-2 |
86728 |
86778 |
86904* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow5.gif) |
"Loop" Направление потока
4-порта |
4-4 |
86729 |
86779 |
86905* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow6.gif) |
"T" Направление потока
4-порта |
4-3 |
86730 |
86780 |
86906* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow7.gif) |
90 гр.; Направление потока
4-порта |
4-2 |
86731 |
86781 |
86907* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow8.gif) |
180 гр.; Направление потока
4-порта |
4-1 |
86732 |
86782 |
86908* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow9.gif) |
Distribution Направление потока
2-порта |
1-5 |
86735 |
86785 |
86910* |
![](images/line.gif) |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow10.gif) |
"Distribution" Направление потока
2-порта |
2-5 |
86736 |
86786 |
86911* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow11.gif) |
"Distribution" Направление потока
3-порта |
3-5 |
86737 |
86787 |
86912* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow12.gif) |
"Distribution" Направление потока
4-порта |
4-5 |
86738 |
86788 |
86913* |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow13.gif) |
"Distribution" Направление потока
6-порта |
6-5 |
- |
- |
86915 |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow14.gif) |
"Loop" Направление потока
6-портов |
6-6 |
- |
- |
86916** |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow15.gif) |
"Distribution" Направление потока
8-портов |
8-5 |
- |
- |
86918 |
![](http://www.hamilton.ru/pics/Syringes/valves/HVflow16.gif) |
"Loop" Направление потока
8-портов |
8-7 |
- |
- |
86919** |
Примечание: диаметр портов всех клапанов 0,59"/ 1,5 мм, если не установлено обратное
* Диаметр порта клапана 118"/3 мм.
** Диаметр порта клапана 0,40"/1 мм. |
